Fatigue Damage 란? 분석 방법 (피로도, 피로 손상, SN curve, FDS)

피로손상 (Fatigue Damage)

---

피로 손상이란?



UUT(Unit under test)는 다음의 2가지 원인에 의해 손상된다.

• Unit이 가지는 Stress limit을 넘어선 충격
• 장기간(Long term)에 피로(fatigue)로 인한 손상(damage)



시험 시간을 줄이기 위해 동일한 양의 피로 손상(Fatigue Damage)을 UUT에 가속으로 가한다.





---

피로도 계산 방법 (Fatigue Calculation) - SN curve, Miner's 법칙

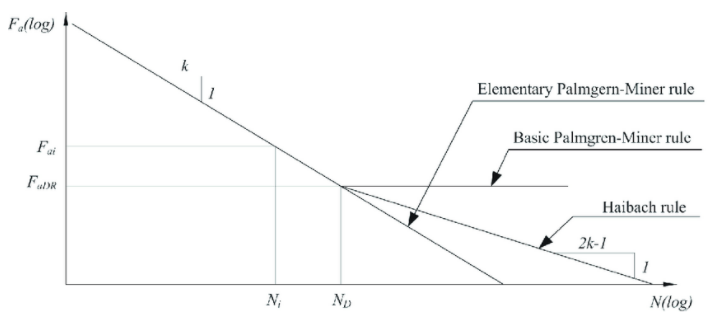

MIL-STD-810G 에 따르면 시험 시간을 줄이기 위해 가장 일반적으로 사용되는 방법은 Miner Palmgren의 가설(hypothesis)이다. Power law(지수)로 fatigue의 관계를 정리하기 때문에 Log-Log plot에서 SN curve 기울기가 선형(Linear)이다. (그림1 참조)

그림1



그림2

Miner's rule에 따라 그림2의 수식으로 정리 된다. N은 Number of cycles 로 손상이 발생하는 사이클 횟수를 의미한다. c는 상수 값으로 시험적으로 발견한 값으로 일반적으로 0.7에서 2.2 사이의 값을 가진다. 설계적인 측면에서 일반적으로 1로 가정한다.

b는 log-log SN curve 그래프에서 기울기를 의미한다.  S는 stress로 가해지는 피로, 응력으로 해석할 수 있다.



그림3

Henderson Piersol 가정에 따르면 Stress cycle 은 선형적으로 적립되지 않는다. 그림3과 같이 N을 peak stress 에 의한 cycle 횟수라고 하고 일반 stress에 의한 cycle을 n으로 표기하면 전체 손상(D, Damge) 정도는 비율로 표기 된다. 두 번째 수식도 첫번째와 마찬가지 개념이다. 다만 역수기 때문에 b 값이 양수가 된 것이다. 그림3과 같이 Damage가 쌓이는 관계식을 Miner's rule of Damage 라고 한다.





---

FDS(Fatigue Damage Spectrum)란?



특정 기간동안 제품이 겪는 전체 damage는 field data PSD(Energy of vibration test)로 계산이 가능하다. 이를 주파수 별 Damage로 표기 한 것이 FDS(Fatigue Damage Spectrum)이다.



그림4

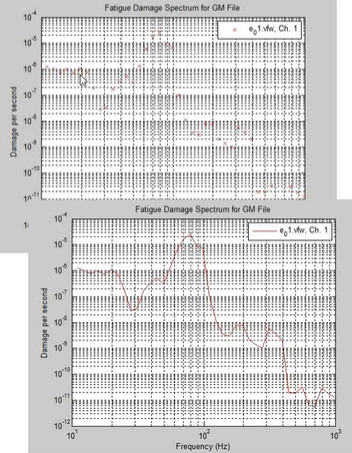

그림4는 FDS 그래프로 위쪽 그래프는 측정값을 나열한 것이고 아래 그래프는 점들을 선으로 연결한 것이다.



그림5

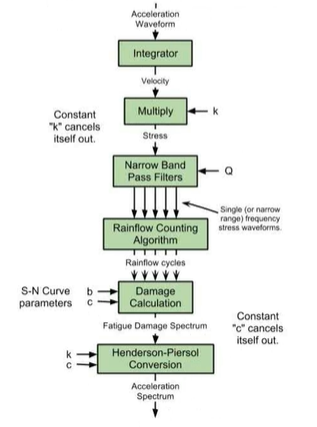

FDS 계산은 그림5의 방법을 거친다. 해당 링크를 통해 가져왔다(https://vibrationresearch.com/webinar/using-fds-to-accelerate-testing-version-2014/)



우선, 필드에서 측정한 가속도파형을 적분하여 속도(velocity) 값으로 만든다. 속도를 사용하는 이유는 FDS 변환 과정에 Henderson-Piersol 방정식을 사용하는데 해당 방정식의 인자가 속도이기 때문이다.

Rainflow Counting, SN curve, Henderson Piersol 변환을 이용해서 FDS를 계산한다.
