Nose Floor 문제 - Ground Loop 이란?

셋업 상황>>

VRC Controller 가 가속도 센서를 통해 진동 시험기를 제어함. VRC Controller에서 보낸 신호는 Amplifier를 통해 증폭되어 진동 시험기에 들어가고 진동시험기에서 읽은 가속도 값은 Closed loop 형태로 제어됨



문제 현상>>

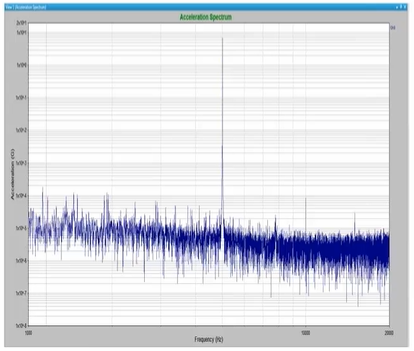

그림1

위 그림1과 같이 Controller에서 신호를 보내지 않았는데 가속도 센서에서 측정된 Noise floor 중 특정 주파수가 높게 나옴



해결 방법>>

시편에 비해 큰용량의 진동 시험기를 사용할 경우 노이즈가 들어 올 수 있음. 먼저 진동시험기에 손을 올려 진동이 있는지 느껴보고 없을 경우 Ground Loop일 가능성이 높음



Ground Loop 란?



제어를 위한 Controller와 증폭을 위한 Amplifer는 각 각 전원을 공급 받는다. 이때 만일 두개의 장치에 다른 Ground로 접지가 되고 각 그라운드 사이에 약간의 전류가 발생하면 전압차가 생긴다. 이것이 Noise 형태로 들어 갈 수 있다. 그러므로 동일 접지를 사용해서 Ground Loop 를 없앨 수 있다.



참조 링크>>

https://vibrationresearch.com/webinar/common-vibration-test-snafus-version-2016/
