Cross Axis Acceleration (교차축 가속도) 이란?

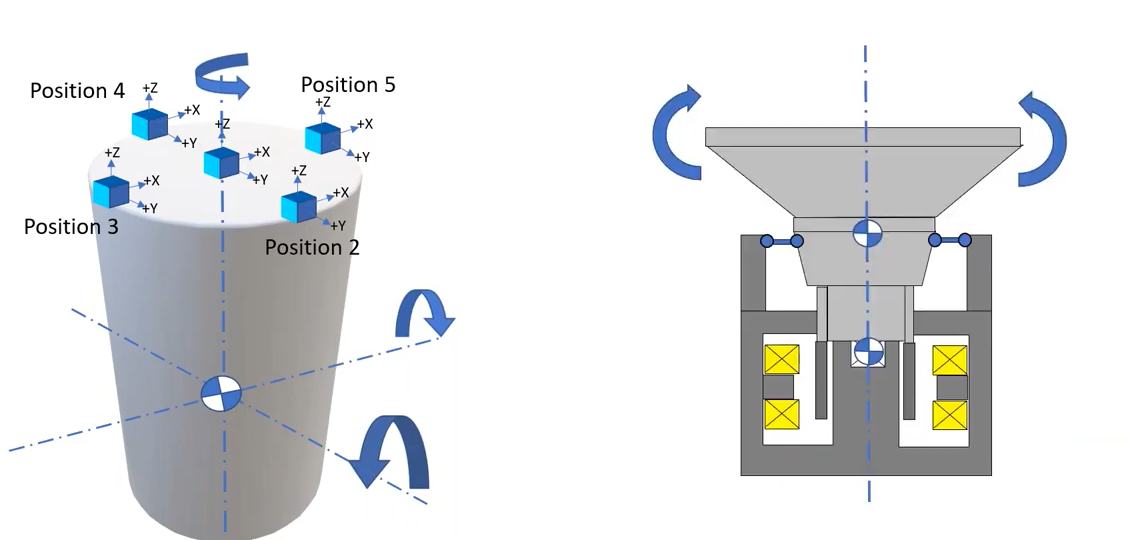

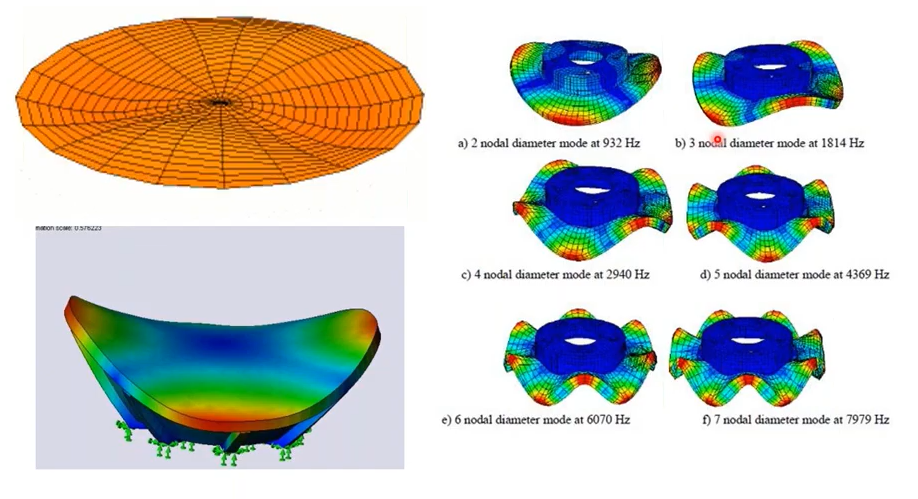

그림1, 그림2와 같이 진동 시험기(진동장치, Shaker)의 헤드 익스팬더(Head Expander)는 주파수에 따라 모드가 그림2처럼 변한다. 그리고 시편을 올리게 되면 이에 따른 mode shape이 변경된다. mode shape에 따른 교차되는 축의 움직임을 Cross axis motion 이라고 한다.
Cross axis motion이 크게 발생하게 되면 원치 않는 에너지가 시편에 전달 되므로 이를 최소로 관리 하여야 한다. 그래서 아래와 같은 국제 규격에서 Cross axis motion 에 대한 규격을 설정 하였다.
MIL-STD-810

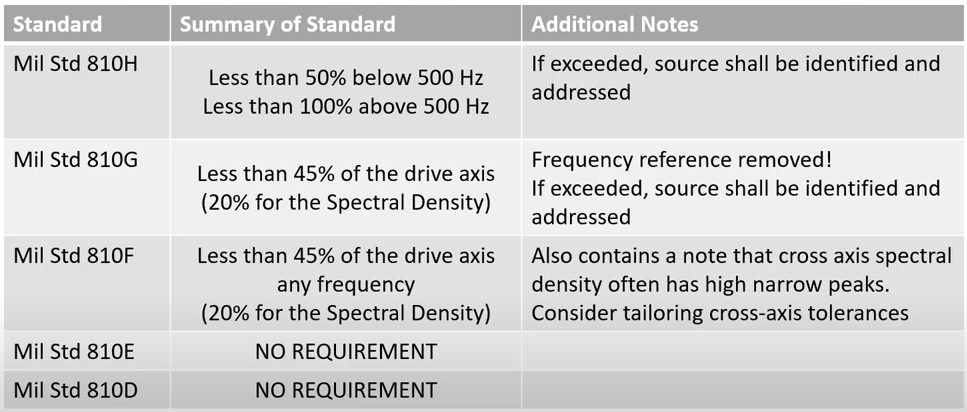

그림3은 Military Standard 규격이다. D, E에서는 Cross Axis Motion에 대한 명시가 없었으나 시편이 커지고 에너지도 커지면서 F 부터는 위 처럼 명시하고 있다.
DEF STAN00-35

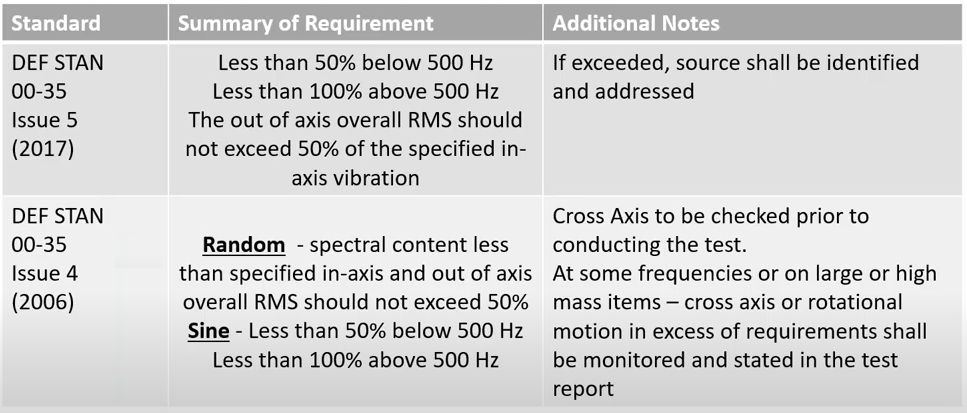

Defence Material Part3 Environmental Test Methods 규격으로 위 그림4처럼 Cross Axis Acceleration에 대해 정의하고 있다.
RTCA DO-160, EUROCAE ED-14

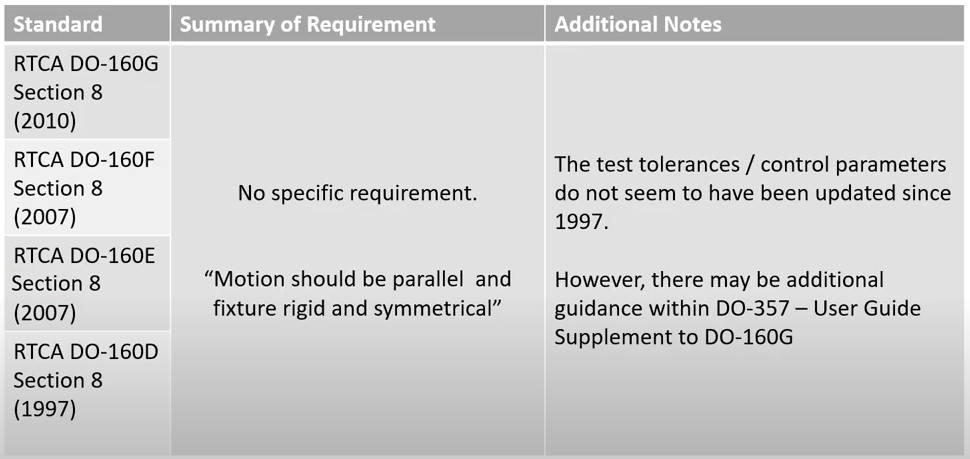

그림5는 RTCA DO-160, EUROCAE ED-14 규격으로 cross axis motion에 대한 별도 규정은 없다.
BS EN 60068-2-64:2008
European Norm / British Standard 규격으로 그림6과 같이 Cross axis motion에 대한 규격이 설정 되어 있다.
참조 링크>>
https://www.youtube.com/watch?v=B5KJKjFjrec
