충격 시험(Shock Test)이란? (종류, 정의) - 시물레이션으로 검증

Half Sine Pulse

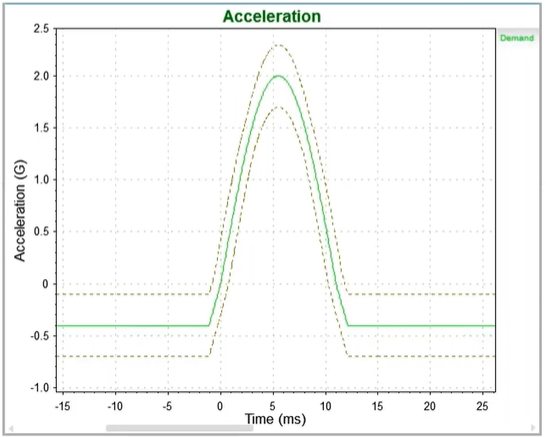

그림1

• Traditional / Common Method
• 펄스가 빨리게 상승하는 모양이 아니기 때문에 고주파 영역 전달 에너지가 적음
• 고주파 영역에서 공진을 가지는 시편 시험에 적합하지 않음



---

Terminal Peak (Sawtooth) Shock Pulse

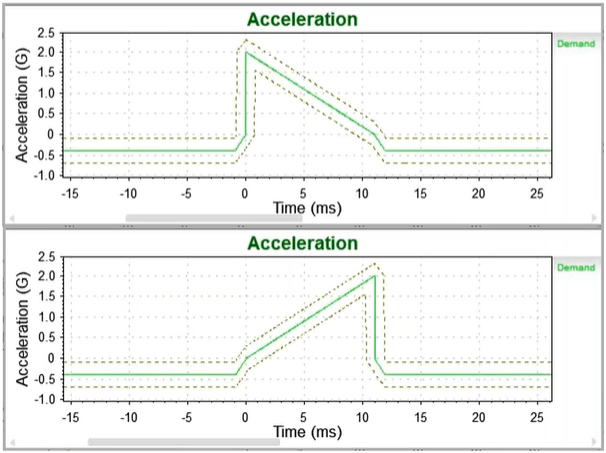

그림2

• 고주파에서 동작시키는 전자제품과 같은 시편 테스트에 적합
• 가파르게 올라가는 가속도 구간이 고주파 영역의 에너지를 증가시킴
• 주파수 도메인에서 평평한 형상을 보여줌



---

주파수 영역에서 시험 비교 (Half Sine vs Terminal)



그림3

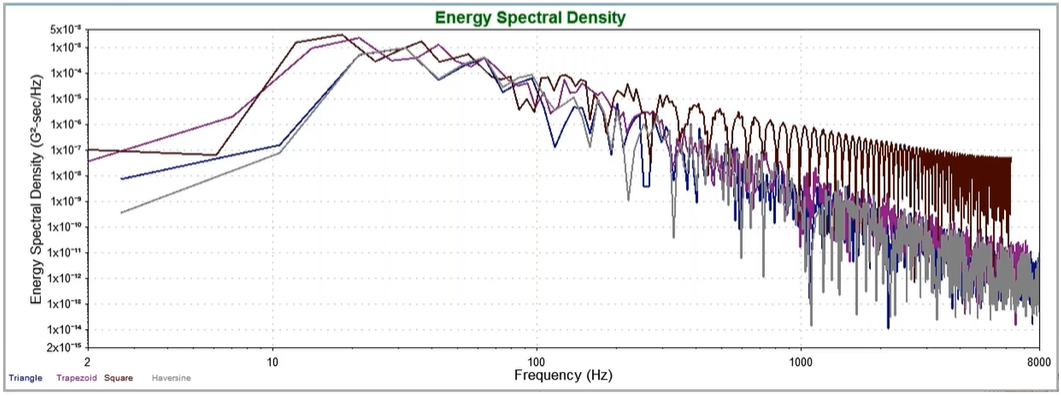

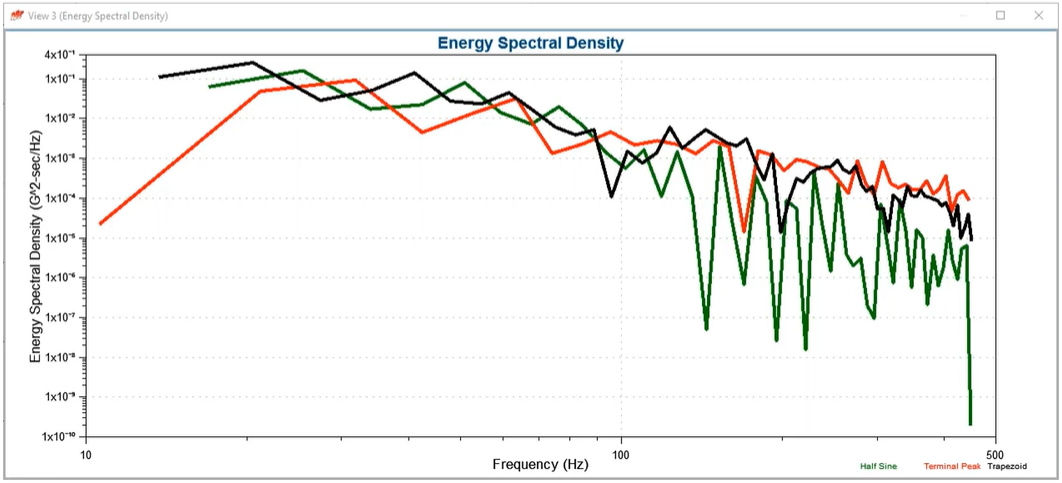

• 고주파 영역에서 Half Sine Pulse(녹색선)은 구멍(hole)처럼 ESD(Energy Spectral Density)가 떨어짐



---

그외 충격 시험들 (Sqaure, Traiangle, Haversine, Trapezoidal)



그림4

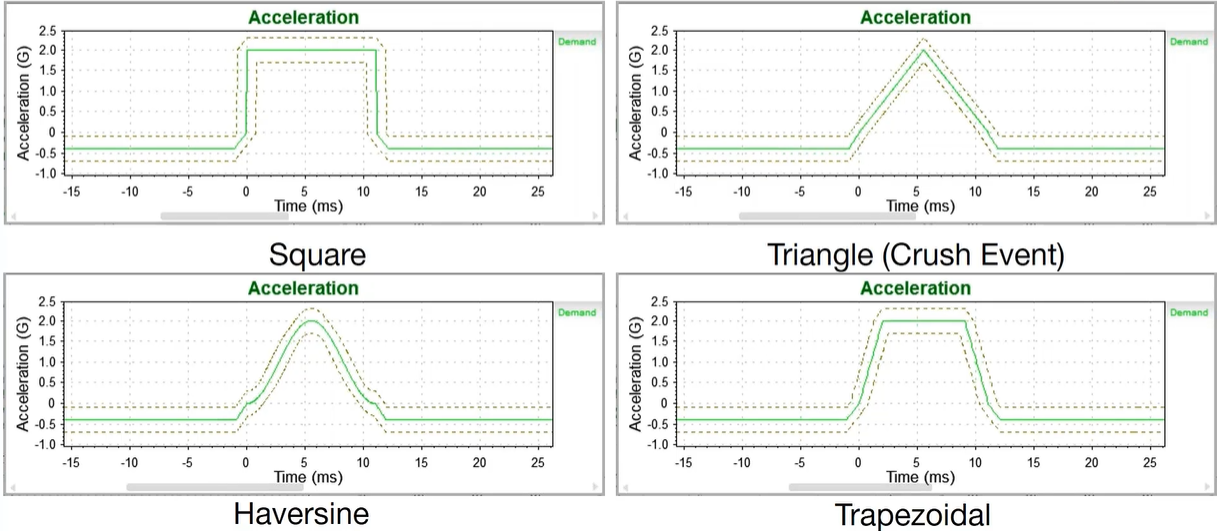

그림5

• 주요 시험 Half Sine, Terminal을 제외하고 나머지 충격 시험은 그림4와 같다
• 시편의 주파수에 따라 적절한 충격 시험을 선정해서 사용하면 된다.



---

Terminal Peak (Sawtooth) Shock Pulse 시물레이션 하기



예제 구현은 VR(Vibration Research)에서 제공하는 Controller 소프트웨어의 데모 버전을 이용해서 시뮬레이션 하였다. (무료) (https://vibrationresearch.com/products/). 국내 대리점(https://www.famtech.co.kr/main/main.php)

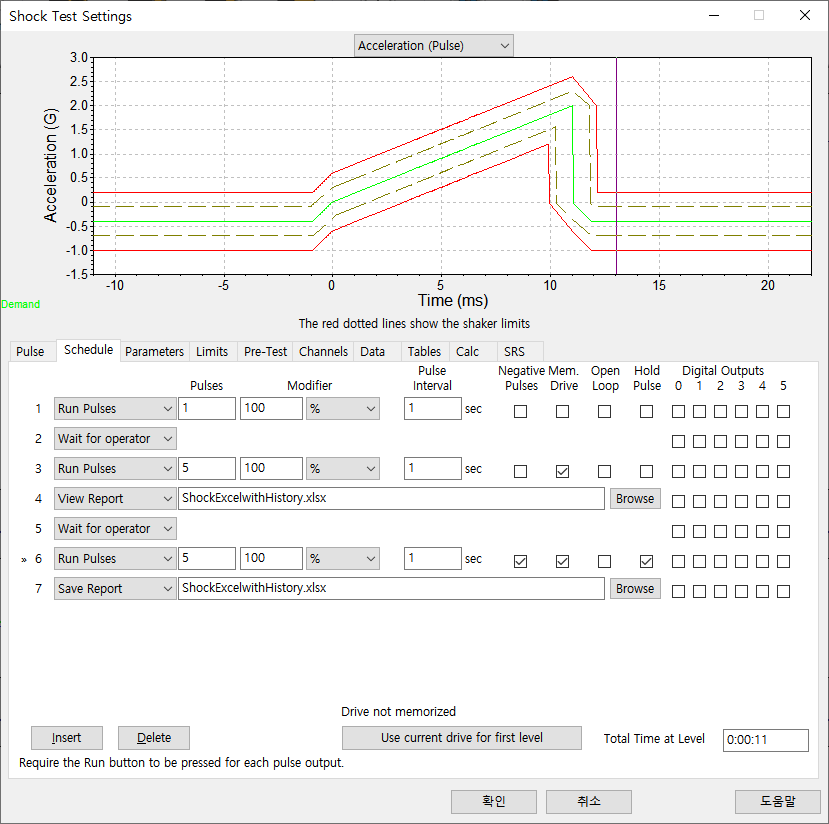

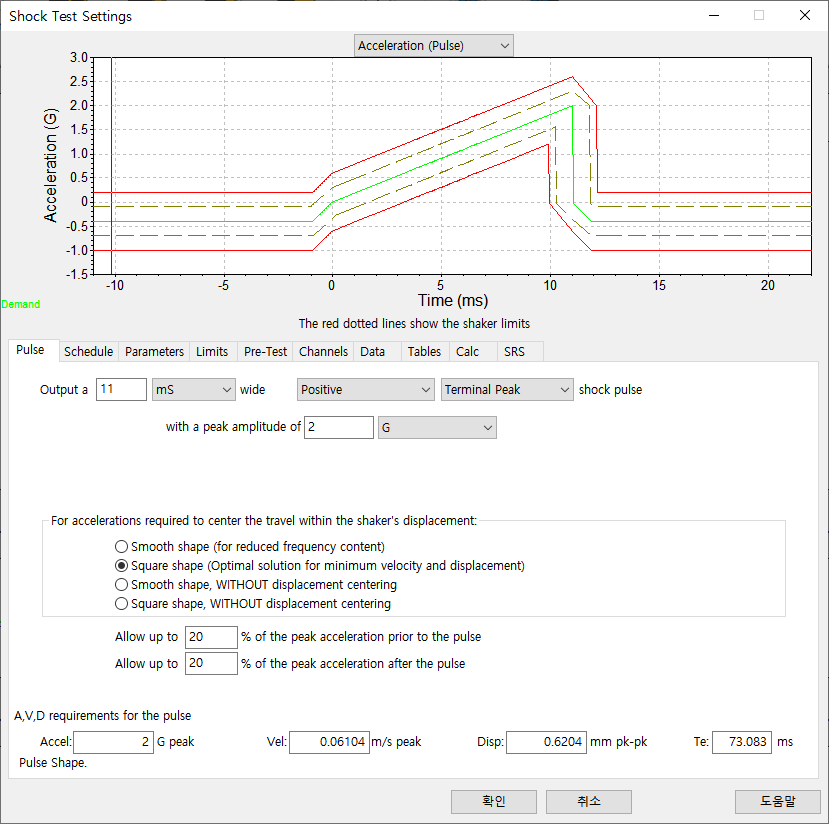

1. 그림6과 같이 Terminal Pulse 설정을 함. 20% prior/after pulse 는 compensation 관련 내용은 해당 내용은 https://scribblinganything.tistory.com/212 를 참조하길 바란다.

그림6



2. 그림7처럼 1번에서 더미를 올려서 펄스의 크기를 찾고 3번에서 Memorized Drive를 이용해서 한번에 해당 펄스를 준다. 그리고 리포트를 만들고 6번에서 반대 방향으로 펄스를 주고 홀드해서 특정을 살펴본다. Data tab에서 데이터를 펄스마다 저장하는 것으로 변경한다.

그림7

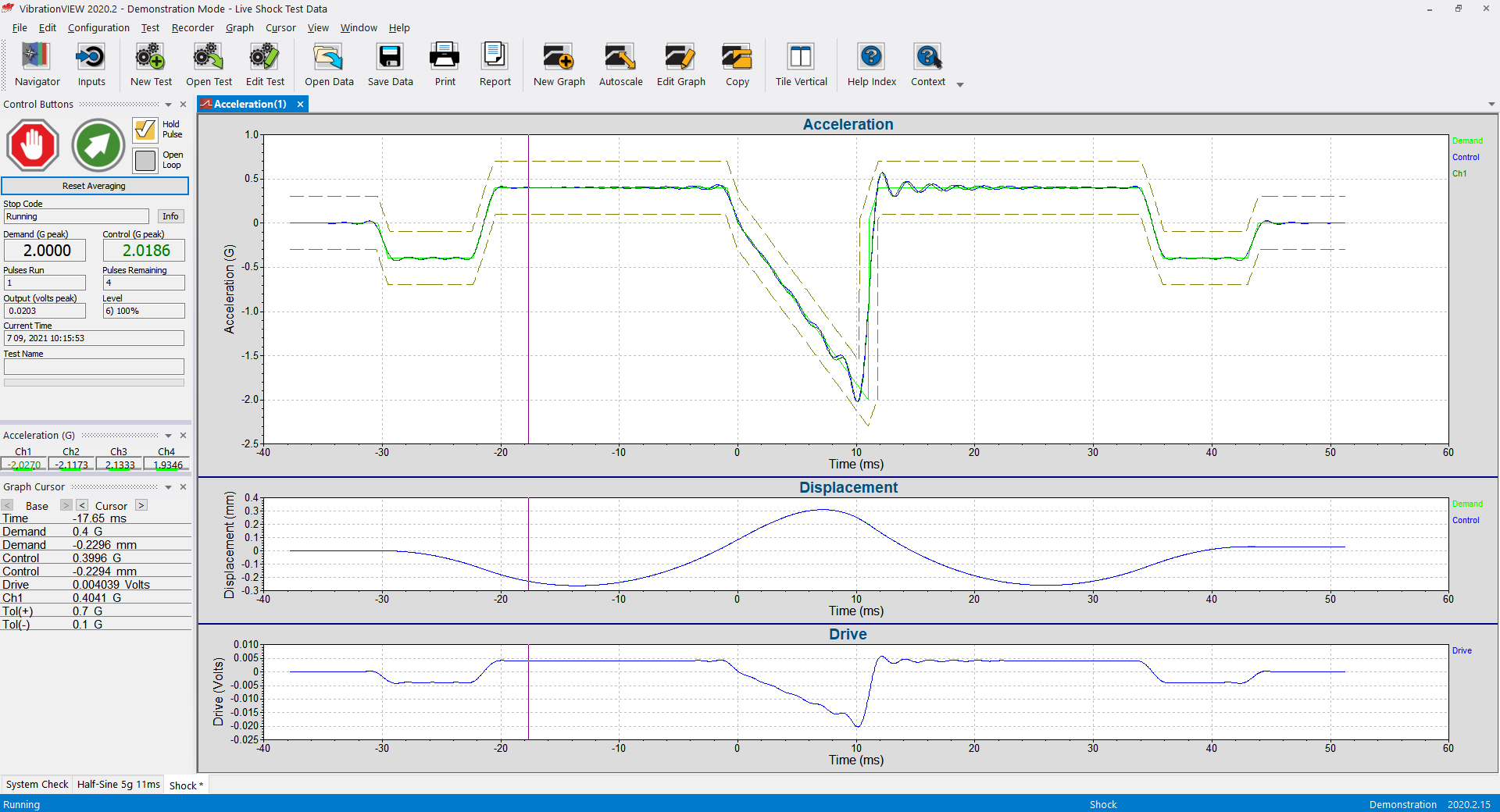

3. 테스트를 진행하고 앞서 스케줄 1번이 끝난 후 화면이다. 더미를 시편으로 변경하고 테스트를 진행한다.

그림8

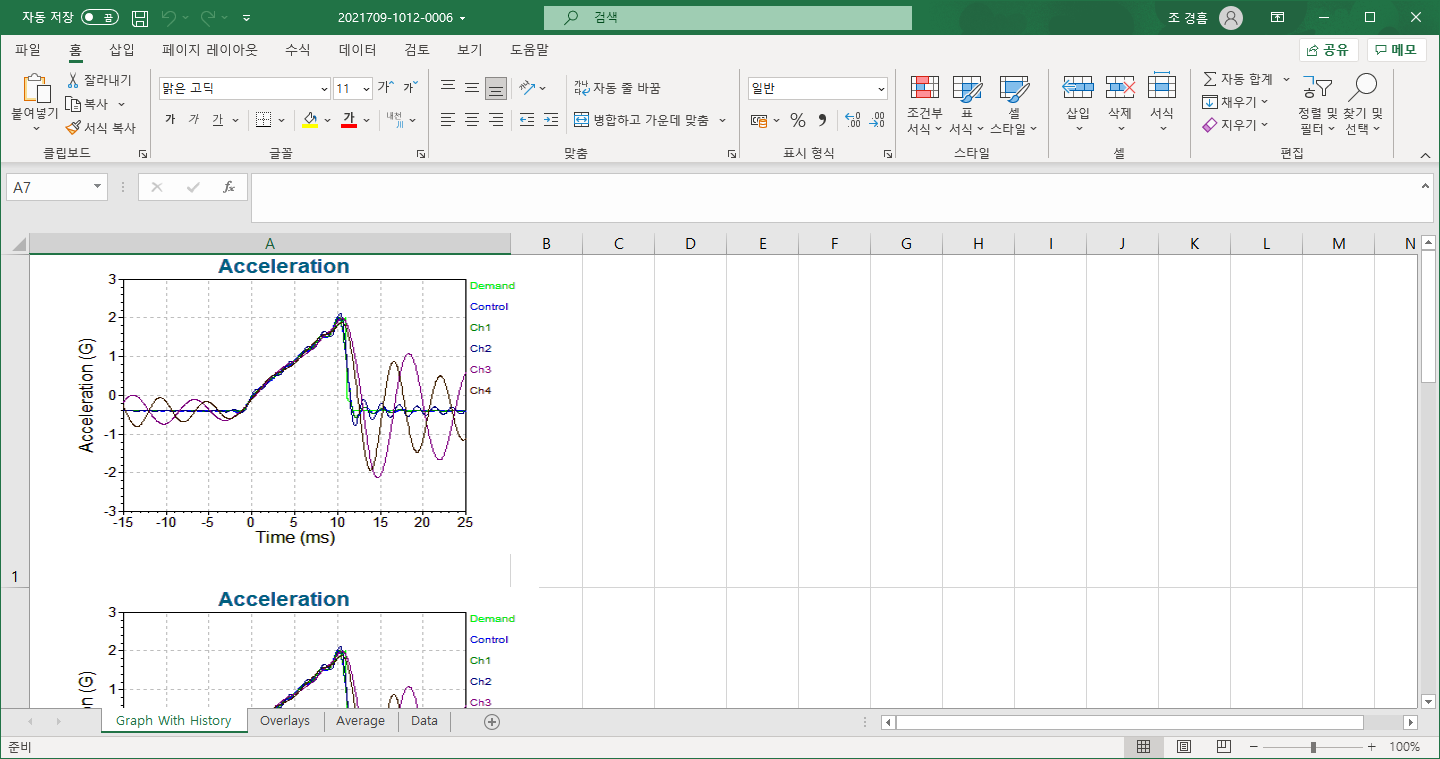

4. 중간 결과가 자동으로 엑셀에 로딩된다.

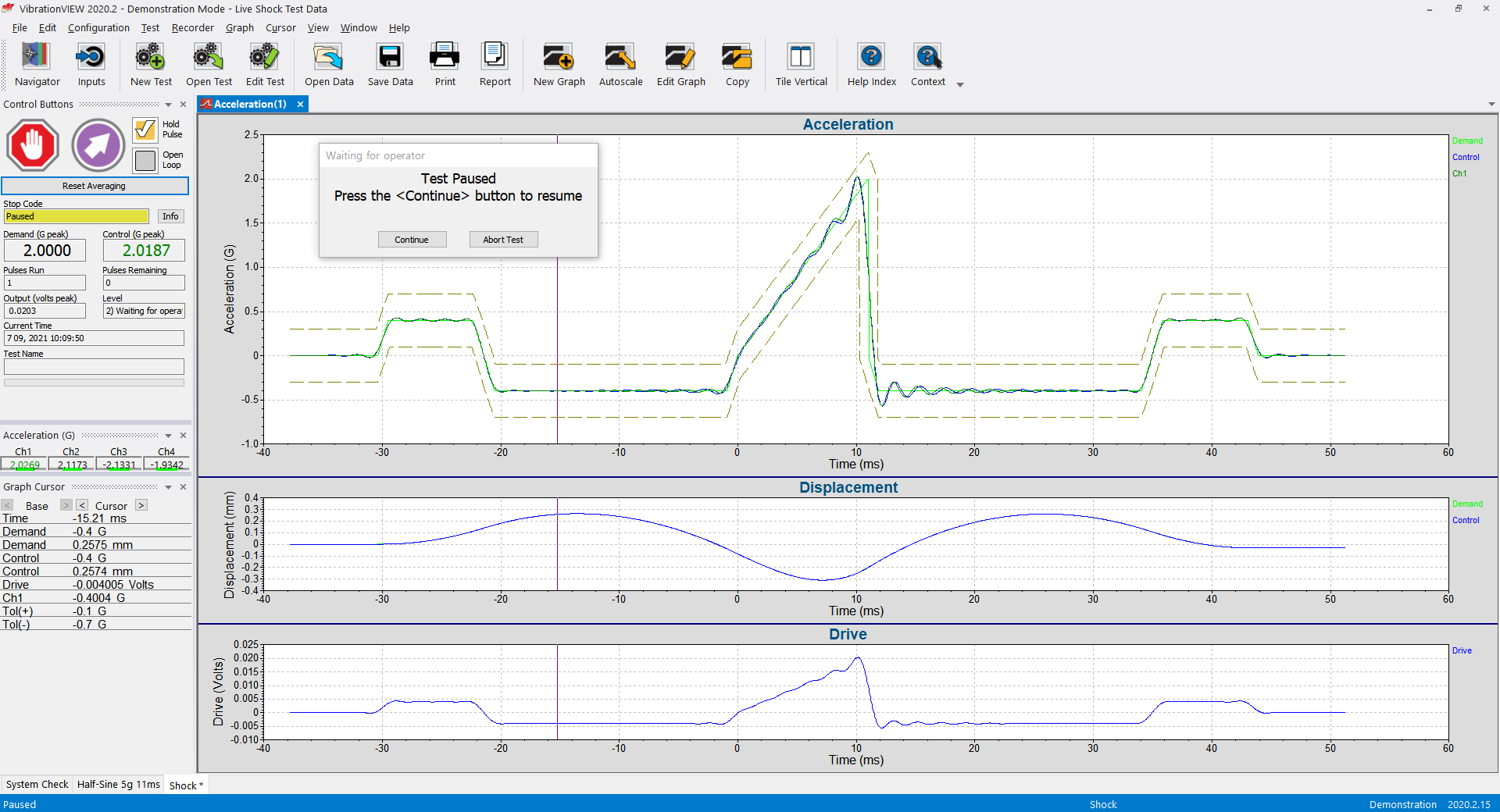

5. 다음으로 반대 펄스를 진행한다. 홀드를 했기 때문에 펄스 진행시마다 물어본다.
