전도 모멘트란(Overturning Moment)?
오버터닝 모멘트 또는 전도 모멘트라 불리는 이 모멘트는 시편이나 구조물에 힘을 가했을 때 넘어지게 만드는 모멘트를 의미한다.

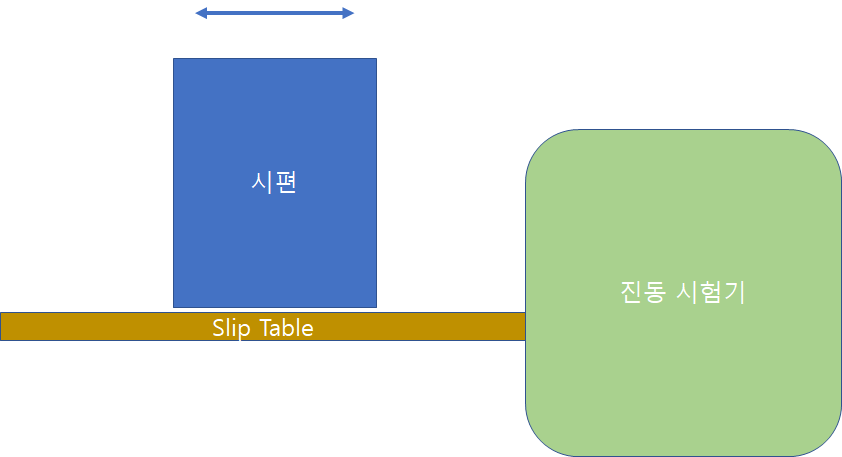

진동 시험기의 경우 위 그림과 같이 슬립테이블 위에 시편을 놓고 화살표 방향으로 좌우로 힘을 주게 될때 전도 모멘트가 발생한다. 이를 최소화 하기 위해서 진동시험기 (Shaker) 업체에서는 슬립테이블에 오일을 넣어서 모멘트를 줄여 준다.
일반적으로 시편의 높이가 높을 수록 모멘트가 증가 한다.
전도모멘트 계산 예제
다음 예제는 괄호안의 링크 페이지에서 가져온 예제이다.
(Calculation Example: Overturning Moment for Shear panel | thestructuralengineer.info)
4m의 전단 패널(전단력에 저항하는 패널)에 걸리는 전도모멘트를 계산하는 예제이다.
최종 전도 모멘트는 99kNm 이다.
아직 수식에 대한 이해가 부족해 추가 설명은 하지 않고 포스트 하였다. 추후에 이해된다면 다시 업데이트 할 예정이다.
