MIL-STD-810H 이란?
MIL-STD-810은 미국 육군에서 개발한 시험 규격으로 다양한 환경에서 시험을 규격에 맞추어 진행하여 시편이 문제가 없는지를 검증하는 규격이다. G버젼까지 개발된 상태였고 2019년에 MIL-STD-810의 H 버젼이 개발되었다.
이번 H 업데이트는 군방 시험 사업(Defense industry)에 중대한 변화였다.
왜 MIL-STD-810이 시험 사업에서 중요한가?

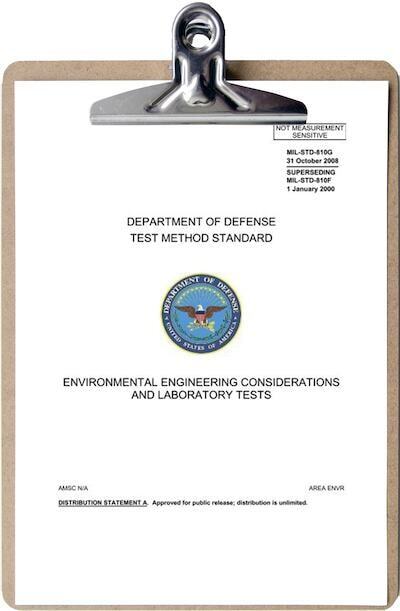

MIL-STD-810는 미국 국방부에서 정의한 환경 랩 시험 방법으로 군용 하드웨어의 모든 부분에 대한 규격을 명시하였다. 해당 문서는 1089페이지에 달하는 내용이고 균에 의한 부식 부터 총격에 의한 충격까지 모든 테스트 종류를 포함한다. 해당 규격은 public standard로 누구나 다운 받아 사용할 수 있다.
왜 새롭게 나온 MIL-STD-810H 중요한가?
MIL-STD-810는 1962년 부터 현재까지 사용되어 왔다. MIL-STD-810에 주기적인 변경이나 업데이트가 발생하였으나 큰 변화가 발생시 버젼정보를 올리면서 관리해왔다. 마지막으로 사용되었던 G 버젼은 2008년도에 발행되었다. 그리고 마지막 변경은 2014년에 있었다.
이번 H버젼에서는 환경에 대해 테일러된 접근(tailored approach)을 강조한다. 시편이 가혹한 기후 변화, 충격, 진동 환경에서 기대 수명을 유지하는지를 확인한다. 그리고 H버전에서는 광범위한 업데이트를 포함하고 새로운 테스트도 추가되었다.
진동(Vibration), 충격(Shock) 시험에서 MIL-STD-810H
MIL-STD-810H에서 진동 충격관련 변경 사항은 아래와 같다.
- Added details and descriptions of a sine burst specification used for crash hazard acceleration testing
- New diagrams for test fixture designs
- A requirement for frequency adjustment during Sine Resonance Track and Dwell (SRTD) tests to ensure maximum response, using either phase tracking or peak tracking
- Updated tolerances for all random and sinusoidal vibration tests
- New direction for material orientation during transportation vibration testing
- Dozens of new vibration test profiles, covering sine dwell, random, and sine on random test modes
- Expanded description and direction for Time Waveform Replication (TWR)
MIL-STD-810H 시험 세팅 하기

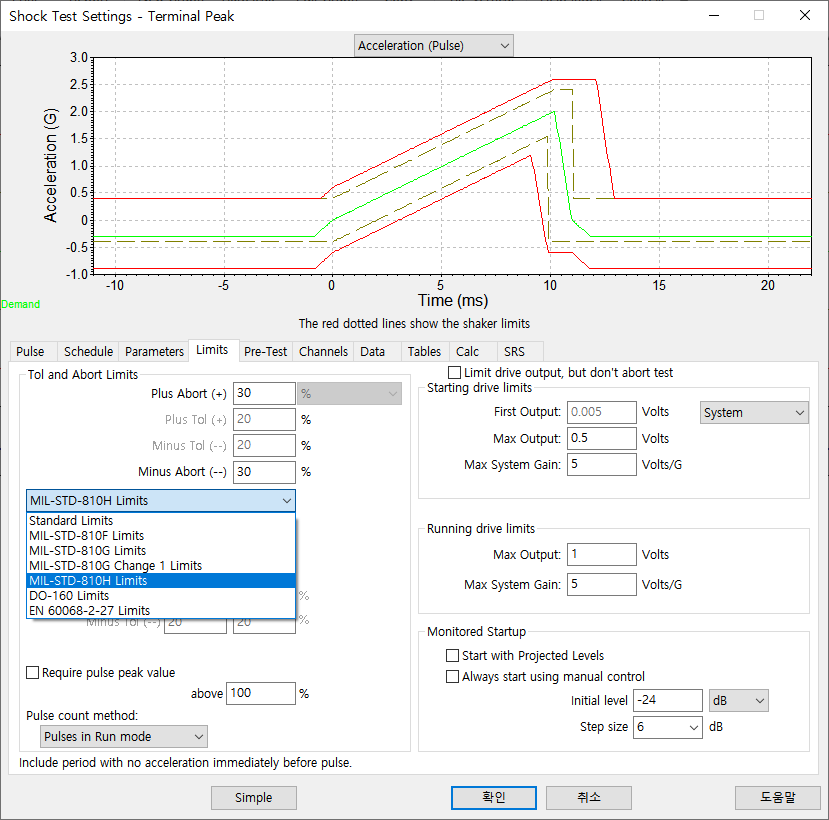

컨트롤러를 Shaker에 연결하여 MIL-STD-810H를 원하는 시험에 맞춰 세팅해야한다. 여기서 규격에 맞춰 일일이 변경하는 것은 쉬운 작업이 아니다. VR 에서 제공하는 소프트웨어를 사용하면 간단한 선택만으로 규격에 맞추어 시험이 가능하다. 해당 소프트웨어는 데모 버전을 제공하니 데모에서 시험 해보기를 권장한다. (Home - Vibration Research)
