3축 진동(3 Axis) 시험기 - VR로 세팅해보기

3축 진동 시험기

그림1

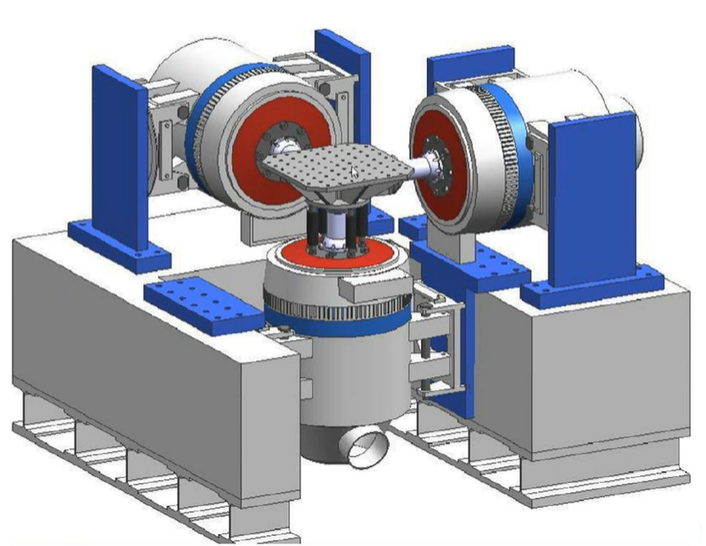

3축 진동 시험기는 그림1과 같이 3개의 진동 시험기가 X, Y, Z축 3방향으로 밀어준다. 3축 진동 시험을 하기 위해서는 위와 같은 장비에 헤드 익스팬더(Head Expander)가 부드럽게 3방향으로 움직일 수 있게 내부에 베어링 설계가 잘되어야 한다.

그림2

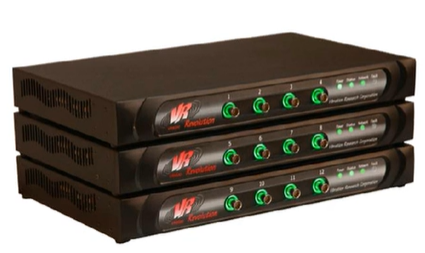

2축 진동 시험에서는 한개의 VR Controller 만으로 제어가 가능했다. 하지만 3축 진동 시험의 경우 다른 프로파일(Profile)로 진동을 줄 수 있어야 하므로 3개의 제어기가 필요 하다. 각 VR9500 제어기는 가속도센서를 통해서 진동값을 받아오고 Drive 채널을 통해 진동 시험기 가진을 준다.

---

3축 진동 시험 특징

• 3개의 제어기에서 각 축의 진동 시험기 제어를 맡음
• 각 축의 테스트 프로파일(Test Profile)은 다르게 가져갈 수 있음
  • 파형의 형태는 동일해야함 (ex. 랜덤은 랜덤끼리)
• 랜덤시험(Random)
  • 동일하거나 다른 테스트 프로파일 허용
• Field Data Replication
  • 동일하거나 다른 테스트 프로파일 허용

---

3축 진동 시험 포함 규격

• MIL-STD-810G, Method 527
  • MEMA(Multi Exciter Testing / Multiple Axis)
    • Time History
    • Random
    • Recorder
• Automotive
  • Random with Kurtosion
  • Time History

참조링크>>
https://vibrationresearch.com/webinar/multi-axis-testing-version-11/
