2축 진동 시험 (Dual axis 제어)

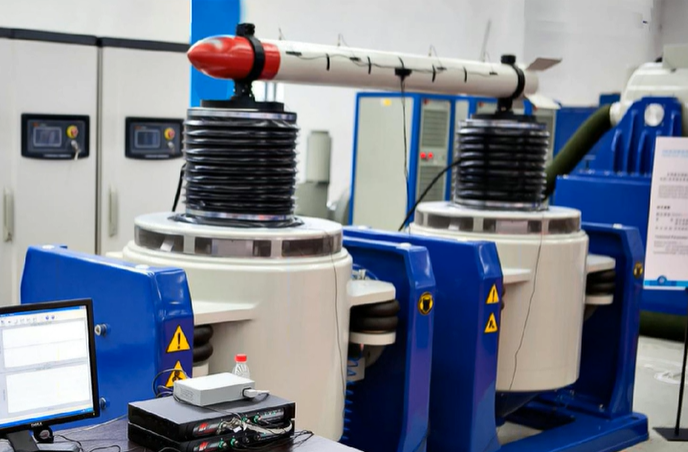

그림1과 같이 2개의 진동 장비를 사용하여 2축으로 흔드는 시험을 Dual Axis Vibration Test 라고 한다.
2축 진동 시험을 하는 경우는 그림1처럼 시편이 길어서 하나의 진동 시험기로 시험하기가 어렵거나 2개의 축을 다른 Phase로 진동을 하거나 할 때 필요 하다.
Dual Axis 제어 실험의 종류

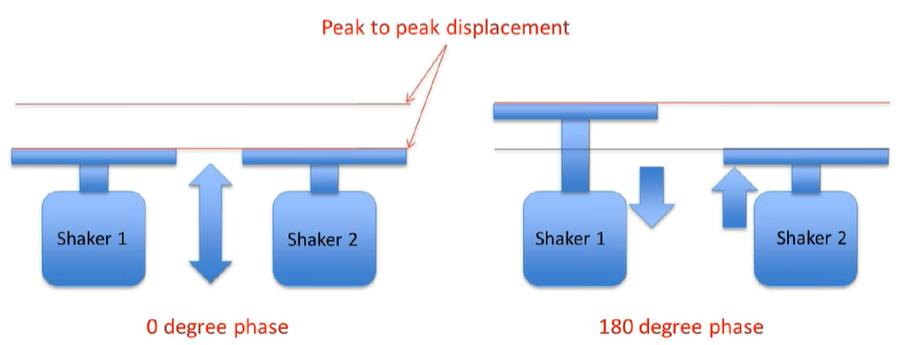

- 그림2와 같이 진동 시험기를 나란히 배치하고 동일 진동 파형으로 주는 경우이다. 변위(Phase)에 따라 다른 형태의 진동이 된다.

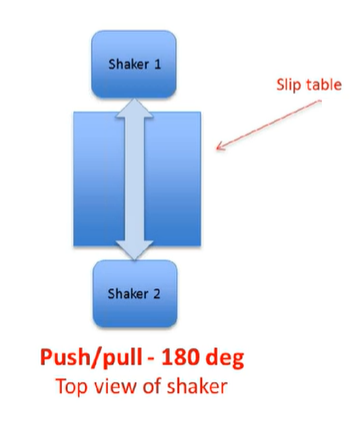

- 그림3은 진동 시험기를 위에서 본 형태이다. Slip table을 이용해서 한쪽은 밀고 한쪽은 당기고를 번갈아 진행하는 형태이다. 위와 같은 형태의 시험을 하기 위해서는 파형이 정확하게 동일하고 변위가 180도 차이가 발생해야한다.

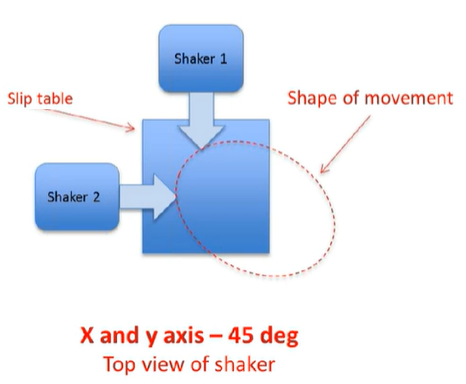

- 그림4는 진동 시험기가 변위 45도로 slip table을 미는 형태이다. 타원의 형태로 slip table이 돌게 된다.
VR9500 설정 방법

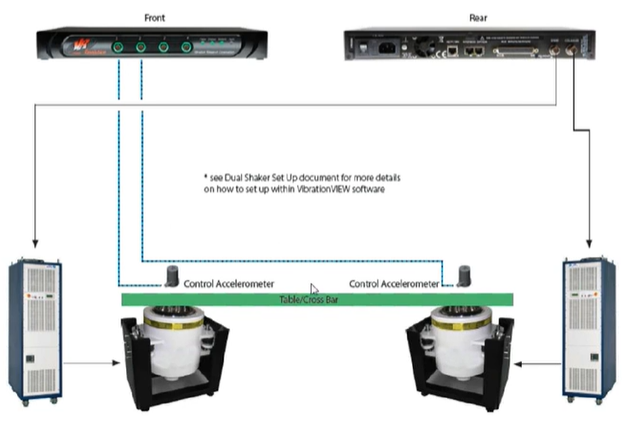

그림5에서 위쪽 검은색 박스는 VR9500이다. 앞면에 가속도센서를 각 각의 진동시험기에 연결한다. VR9500 뒷면에 Drive 채널이 있는데 Dual Axis 제어를 위해서 COLA(Constant Output Level Amplitude)를 같이 사용한다. 각 각을 증폭기에 연결 한다.
가속도 센서와 VR9500과 Drive 채널 사이에 Closed loop가 생겼다. 두 진동 시험기에는 동일한 파형이 들어간다. 위상은 변경이 가능하다.
VR9500 Dual axis control 모드에서 사용할 수 있는 파형은 아래와 같다.
- Sine (사인) : 변위 차 설정 가능
- Random (랜덤) : 두개의 Loop 사이 변위는 0도
- Shock (충격) : 두개의 Loop 사이 변위는 0도
참조링크>>
https://vru.vibrationresearch.com/lesson/output-configuration/
