스트레인 게이지(Strain Guage)란? - VR에서 테스트 세팅해보기

스트레인 게이지란?

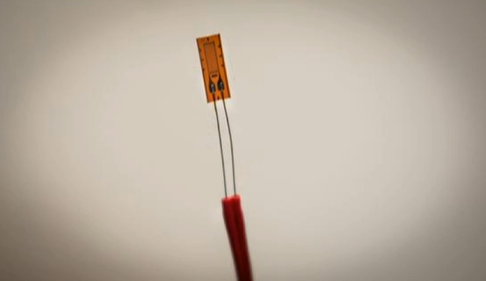

그림1

그림1이 Strain Guage이다. 이름 그대로 스트레인 값을 측정한다. 그림의 포일(Foil)이 구부러지거나 꼬이면서 게이지에서 전기저항이 발생하고 이를 Wheatstone Bridge 방식으로 측정한다.

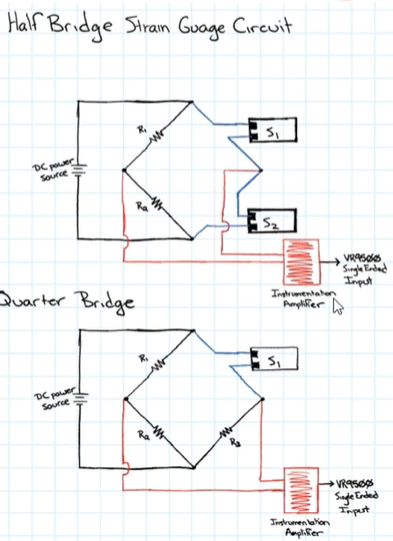

그림2

그림2는 앞서 전기저항을 측정 하는 방법으로 Half Bridge와 Quarter Bridge 방식을 사용한다. 그리고 측정된 전압은 Conditioner 라고 불리는 증폭기(Amplifer)를 거쳐서 VR9500 과 같은 장비에서 읽어낸다. 증폭기의 Gain을 분석 장비가 받을 수 있는 전원으로 변경해야 한다. VR9500 은 +/- 1, 10 ,20V 전원으로 읽는 것이 가능하다.





---

VR9500에 연결해서 테스트 세팅해보기

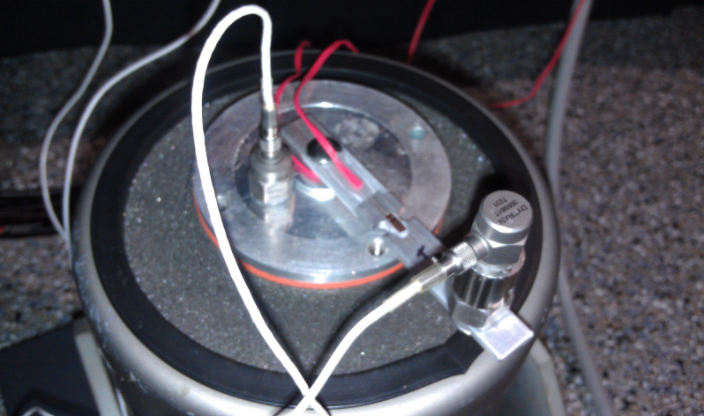

1. 그림3과 같이 진동 장비 위에 빔의 위쪽과 아래 바닦쪽에 스트레인 게이지를 장착한다.

그림3

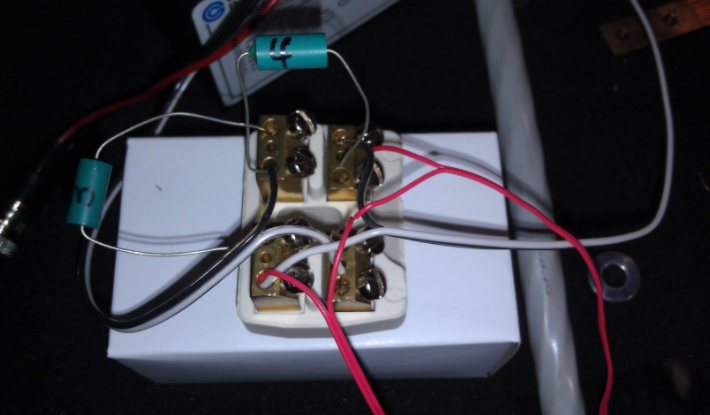

2. 그림4와 같이 half bridge 회로에 스트레인 게이지를 연결한다.

그림4

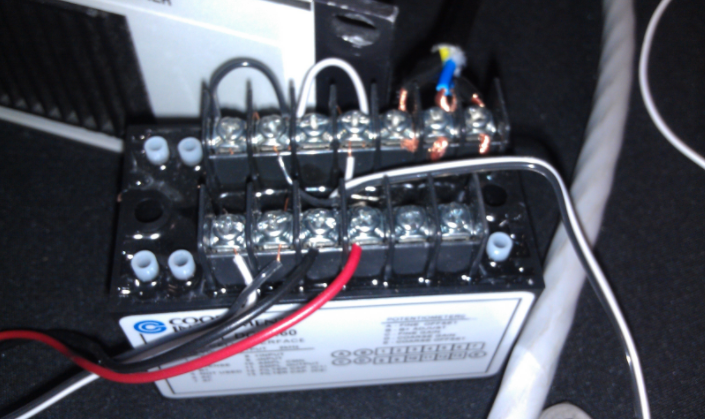

3. 그림5와 같이 DCM480 Amplifer에 연결한다.

그림5

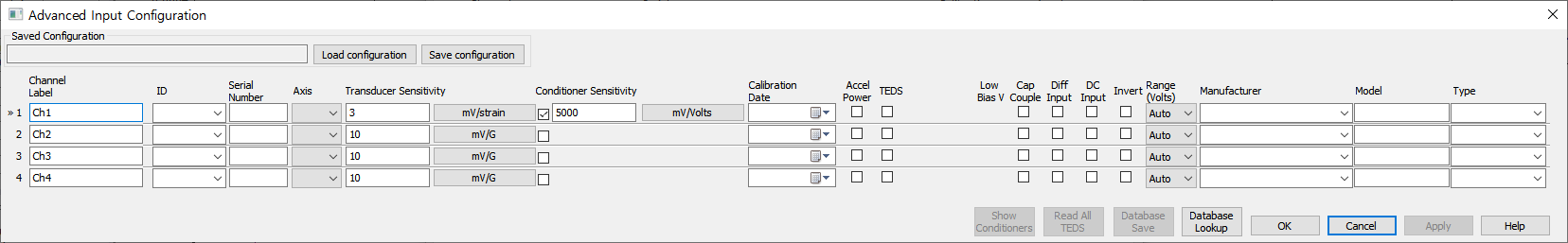

4. 그림6 과 같이 해당 센서에 대한 설정을 한다. sensitivity 는 mV/strain 이고 Conditioner는 5000mV/Volts 로 하였다.

그림6





참조링크>>

https://vibrationresearch.com/resources/proportionality-of-strain-velocity/
