응력(stress), 변형률(strain) 그래프

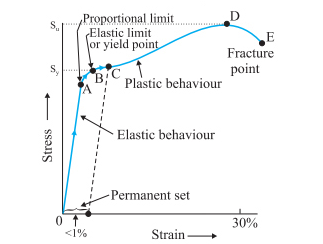

응력-변형률 그래프(curve)

: 응력-변형률 커브는 동일한 재료에 대해 단면적과 길이가 달라도 동일한 그래프를 그린다.

: 재료에 따라 커브 특성이 바뀐다.



비례한도(Proportional limit)

: 그래프의 직선 구간의 마지막 점



탄성한도(Elastic limit)

: 탄성한도 이하의 하중은 하중을 준다음 제거하면 시험편이 원래 길이로돌아간다.

: 탄성한도 이상의 하중을 주고 제거하면 해당지점에서 직선구간과 동일한 기울기로 힘이 제거되고 영구변형률(permanent set)이 발생한다.



항복강도(Yield point)

: 그림에서 C 위치 정도 됨

: 탄성한도에서 더 큰 힘을 가하면 재료로서 자기기능을 더 이상 발휘하기 어려운 점

: 일반적으로 0.2% 영구변형률(permanent set)을 가지는 점



인장강도(ultimate strength)

: 응력이 최대값을 나타내는 지점



파손응력(Fracture stress)

: 최대 인장강도에 도달한 이후 응력의 크기는 작아지지만 변형율의 크기는 급격히 증가하고 재표의 파손이 발생함

: 파손될 때의 응력(stress) 값을 파손응력이라고 함

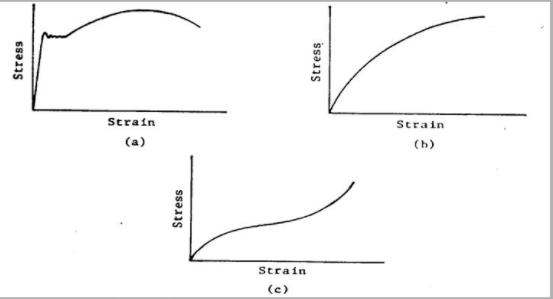

재료에 따른 응력(stress)-변형률(strain) 그래프

a. 연강(Mild Steel)

b. Plastic, Metal

c. 고무(elastomer)

d. 취성(brittle)



: 재료의 특성에 따라 크게 네 가지 곡선을 표현할수 있다.
