이번 프로젝트는 아두이노에서 온도값을 컴퓨터로 serial 통신을 사용해서 전달한다. (1초단위)
serial로 받은 값은 파이썬과 mongodb를 이용해서 db에 저장한다.
동시에 다른 파이썬 프로그램에서는 web GUI 를 flask를 이용해서 실행시키고 db에서 읽은 값을 웹브라우져를 통해 그래프로 표현하다.
여기서는 그래프로 출력하는 파이썬 flask와 html 코드를 설명하겠다.
코드 - flask python>>
from flask import Flask, Response, render_template
from pymongo import MongoClient
from datetime import datetime
import json
import time
import random
app = Flask(__name__)
my_client = MongoClient("mongodb://localhost:27017/")
db = my_client['Measurement']
db_col = db.data
@app.route('/')
def graph():
return render_template('graph.html')
@app.route('/graph')
def chart_data():
def generate_raw_data():
while True:
raw_data = db_col.find().sort("_id", -1).limit(1)[0]
print(raw_data["Time"])
print(raw_data["Temperature"])
json_data = json.dumps({'time': raw_data["Time"], 'value': raw_data["Temperature"]})
yield f"data:{json_data}\n\n"
time.sleep(1)
return Response(generate_raw_data(), mimetype='text/event-stream')
if __name__ == '__main__':
app.run(debug=True, port=9999, threaded=True)
코드 - html>>
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<link href="https://cdnjs.cloudflare.com/ajax/libs/twitter-bootstrap/4.3.1/css/bootstrap.min.css" rel="stylesheet">
<link href="https://cdnjs.cloudflare.com/ajax/libs/Chart.js/2.8.0/Chart.min.css" rel="stylesheet">
<script src="https://cdnjs.cloudflare.com/ajax/libs/jquery/3.4.0/jquery.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/twitter-bootstrap/4.3.1/js/bootstrap.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/Chart.js/2.8.0/Chart.min.js"></script>
</head>
<body>
<div class="container">
<canvas id="canvas"></canvas>
</div>
<script>
$(document).ready(function () {
const config = {
type: 'line',
data: {
labels: [],
datasets: [{
label: "Temperature",
backgroundColor: 'rgb(255, 99, 132)',
borderColor: 'rgb(255, 99, 132)',
data: [],
fill: false,
}],
},
options: {
responsive: true,
title: {
display: true,
text: 'Temperature Measurement'
},
scales: {
xAxes: [{
display: true,
scaleLabel: {
display: true,
labelString: 'Time'
}
}],
yAxes: [{
display: true,
scaleLabel: {
display: true,
labelString: 'Temp'
}
}]
},
tooltips: {
mode: 'index',
intersect: false,
},
hover: {
mode: 'nearest',
intersect: true
}
}
};
const context = document.getElementById('canvas').getContext('2d');
const lineChart = new Chart(context, config);
const source = new EventSource("/graph");
source.onmessage = function (event) {
const data = JSON.parse(event.data);
if (config.data.labels.length === 20) {
config.data.labels.shift();
config.data.datasets[0].data.shift();
}
config.data.labels.push(data.time);
config.data.datasets[0].data.push(data.value);
lineChart.update();
}
});
</script>
</body>

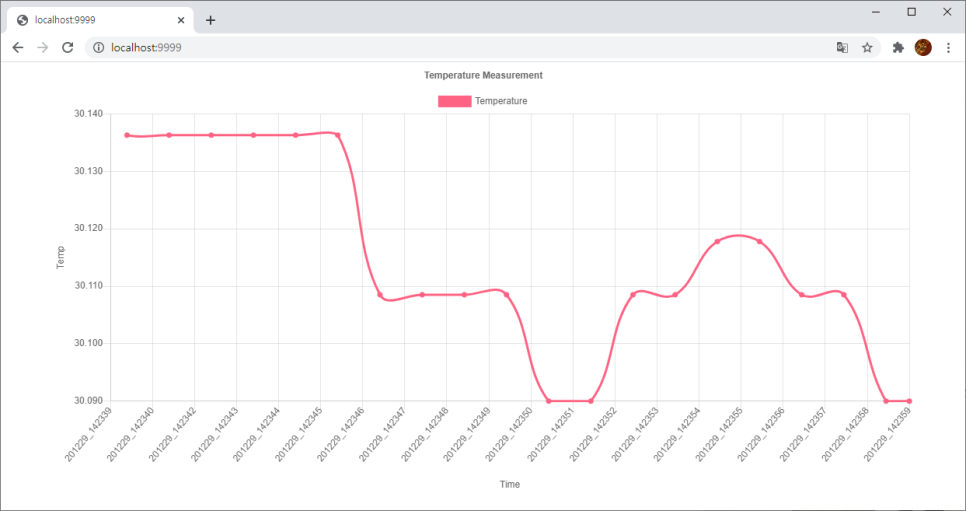

</html>결과 >>
해당 온도 값은 실시간으로 업데이트 되고 있다.
주석>>
파이썬 부터 설명하겠다.
generate_raw_data 함수는 SSE (server sent event) 기법을 이용한 것으로 간단히 말해서 서버 push 기술입니다.
yield를 Response 와 묶어야지 실시간으로 반응합니다. (return을 사용해도 반응하지만 delay 현상이 발생함)
파이썬과 html 간에 데이터를 주고 받기 편하게 하기 위해서 json을 사용합니다.
json을 사용하지 않으면 string을 풀고 하는 등 추가 적인 코드가 많이 발생합니다.
html에 코드 부분은 그래프를 넣을 곳을 container로 묶었습니다. container는 bootstrap 디자인을 사용하는 함수입니다.
jquery를 사용해서 $(document).ready(function 문서가 로딩 될때까지 기다린 다음에 그래프에 들어갈 값과 설정을 넣는데 그래프는 Chart.min.css에서 가져왔습니다.
const source = new EventSource("/graph"); 에서 새롭게 json 값이 업데이트 될때 마다 source에 값을 받아서 업데이트 해줍니다.
