DC 션트 저항(DC Current Shunt)이란?
일반적으로 작은 전류를 측정할 때는 전류계를 사용해서 측정이 가능하지만 큰 전류(10A 이상)를 측정할 때 Shunt 저항을 사용 합니다. Shunt 저항은 고전류 측정을 위해 제작된 특수 저항입니다.
Shunt 저항은 위 그림과 같이 일반적으로 부하(Load)와 직렬로 연결합니다. 그리고 Shunt 저항에 병렬로 전류계를 연결합니다.
Shunt 저항은 위 그림처럼 볼트로 연결할 수 있는 구조로 되어 있습니다. 볼트를 통해서 굵은 전선을 연결할 수 있고 가운데 작은 볼트로 Voltmeter와 연결할 수 있는 구조를 가집니다. 그리고 Shunt 저항은 Ground에 가깝게 연결해서 전압 강하를 최소화 해줍니다.

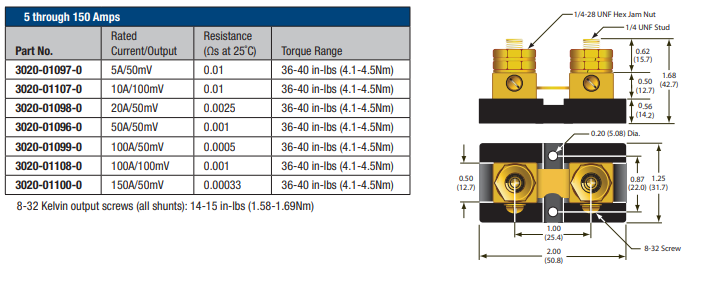

위 저항은 무라타 션트 저항인데 저항값이 나와 있습니다. 저항값이 낮아서 로드로 흐르는 전류 값을 방해하지 않고 I^2 x R에 의한 파워 식에서 전류가 커도 전체 파워(Power)는 낮아져서 저항이 큰 전류를 버틸 수 있게 되는 것입니다.
DC 션트 저항 전류 측정 방법 및 계산식
구성은 위와 같이 구성 됩니다. 전류 분배에 의해 Shunt 저항에 흐르는 전류는 아래와 같이 나옵니다.
Rm는 전류계 내부 저항 값이고 Rs는 션트저항값입니다.
최종적으로 위와 같이 식이 정리 됩니다. 즉, Shunt 저항을 사용해서 전체 전류 It 값을 측정할 수 있습니다. Shunt 저항 선택 시 저항 값과 전류 값을 확인해서 스펙 안의 전류 값을 측정하시면 됩니다.
