1. Unit Calculator

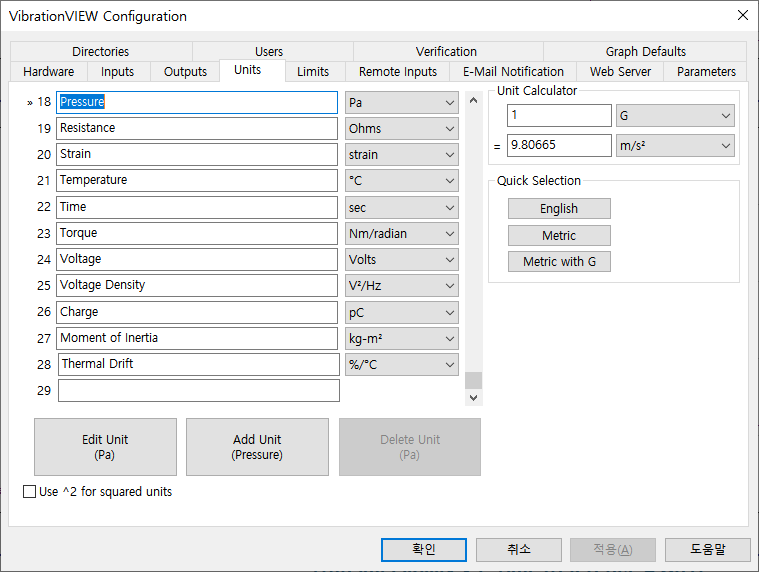

그림1과 같이 Unit 단위 변경 이나 추가가 가능하고 오른쪽 상단처럼 계산이 가능하다.
2. Multiple Instance
하나의 컴퓨터로 2개의 VR Controller 제어가 가능하다.

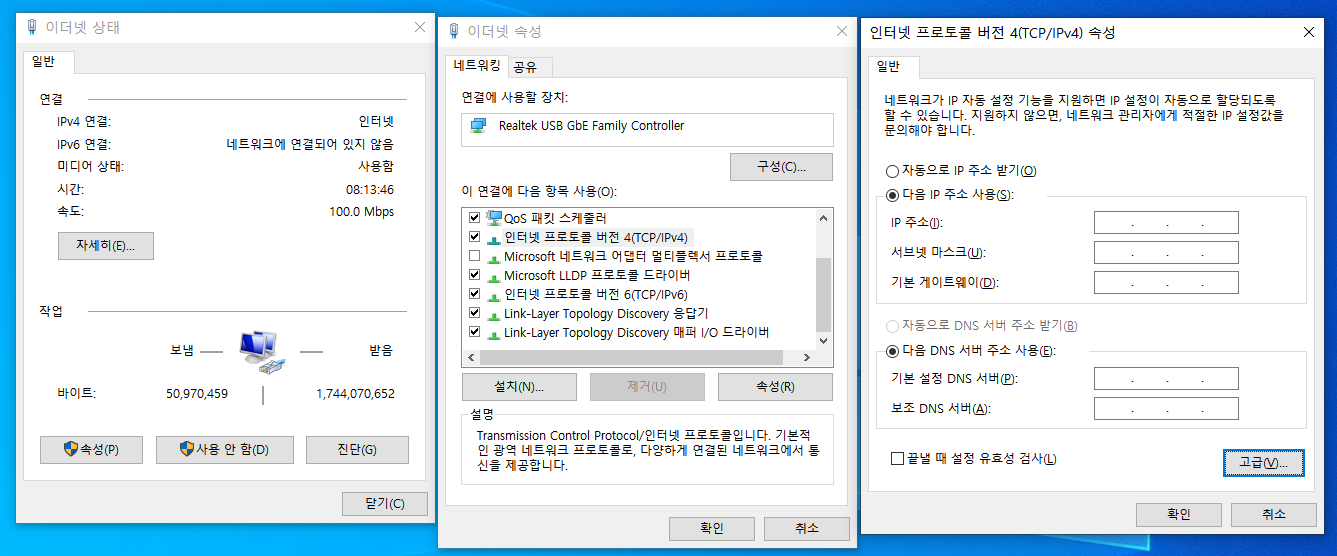

그림2단계를 거쳐서 수동으로 아이피를 만들고 고급으로 하나 더 추가한다.
그림3에서 앞서 설정한 두개의 아이피를 Controller를 연결한다. (상세 내용은 https://vibrationresearch.com/webinar/10-things-you-can-do-with-your-vr9500-version-2014/ 참조할 것)
3. Hardware Clock

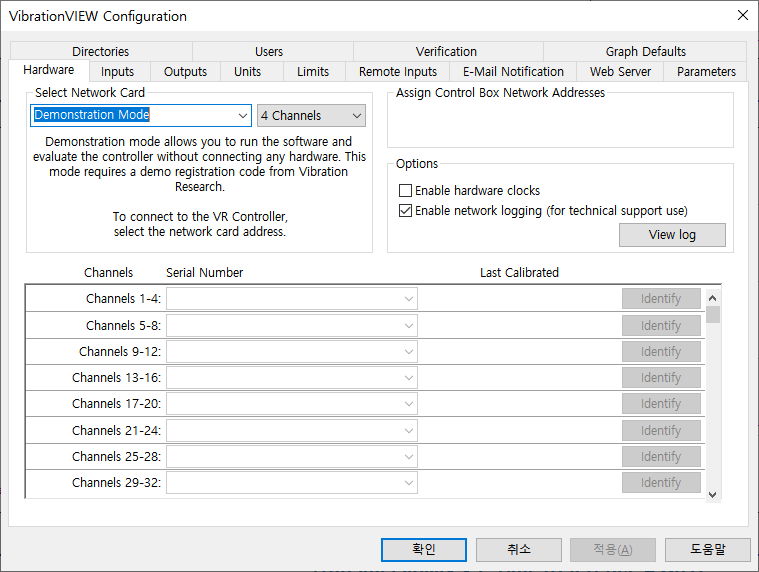

그림3에 Option에서 제공하는 기능이다. 다른 VR Controller 같에 읽어오는 data의 Sync 를 기존에 제공하던 Software Clock 보다 정밀하게 맞추어 준다.

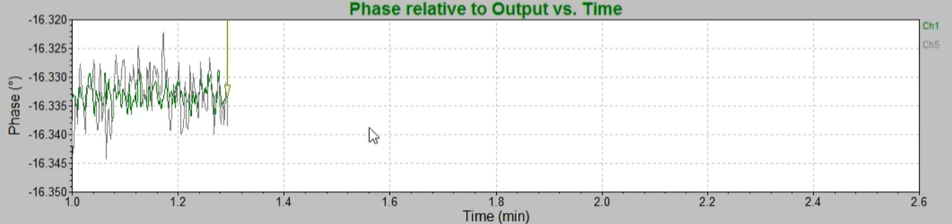

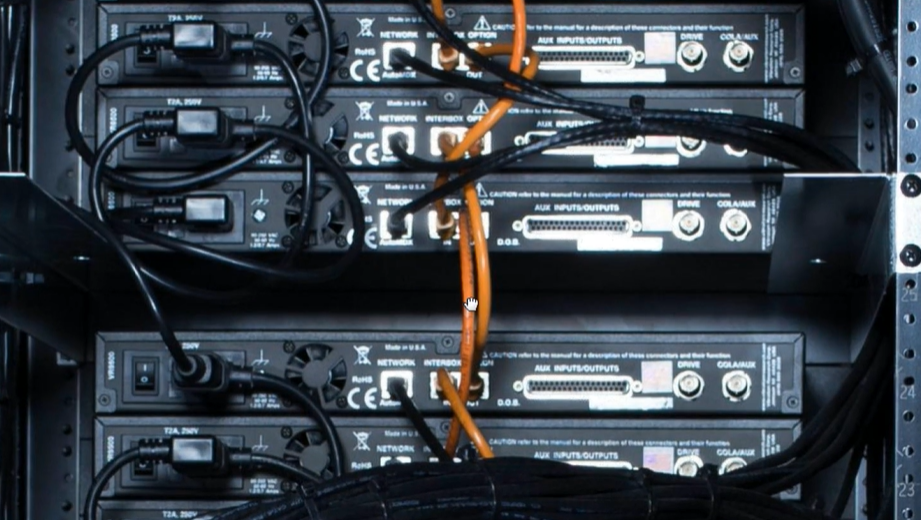

사용 전에 그림4와 같이 노란색 ethernet cable을 연결하여 싱크를 맞춘다. 예제에서는 2개의 VR에서 센싱을 해서 그림5처럼 Phase가 차이 안나는 것을 확인했다.
4. Setting up Users

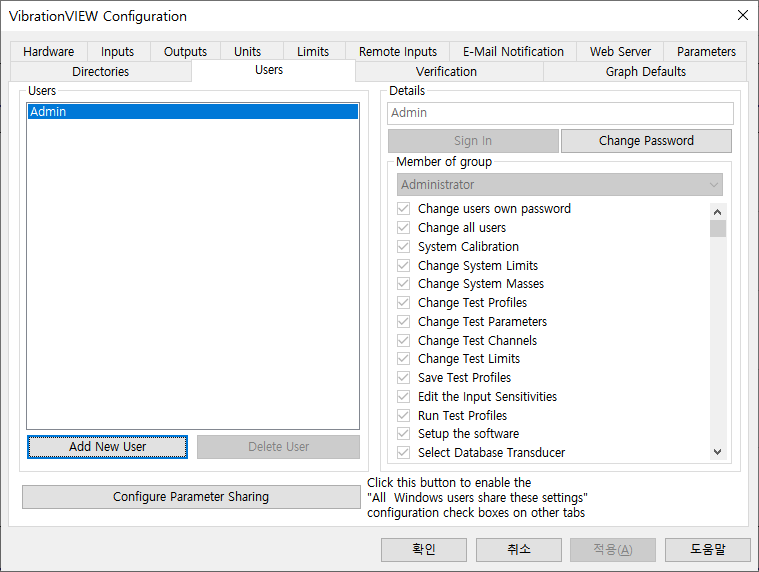

그림6과 같이 사용자 당 권한을 설정할 수 있다.

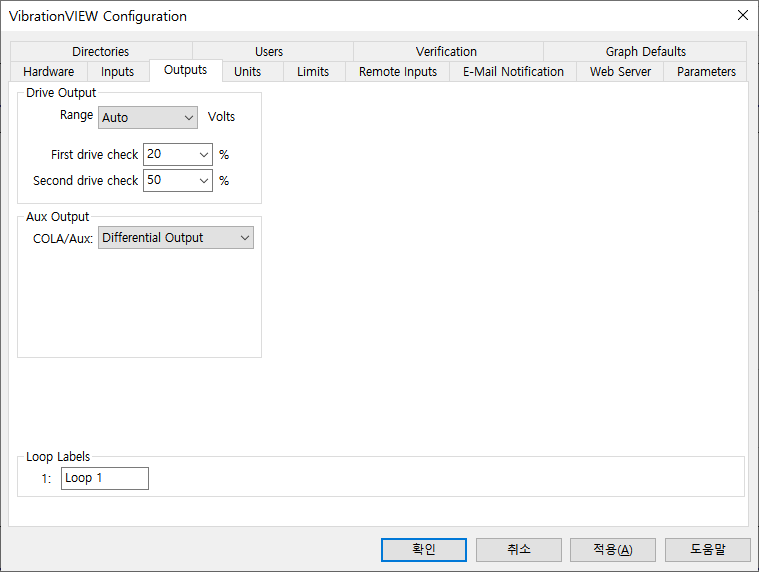

5 & 6. Strobe and COLA(Constant Output Level Amplitude)
Sine wave 를 strobeoscope와 동기시켜 준다. DUT의 벤딩을 볼 수 있게 해준다. 원하는 Phase의 신호를 보내 준다. (모터 제어 같은 곳에 사용 가능 할듯)
7. Traces and Overlays

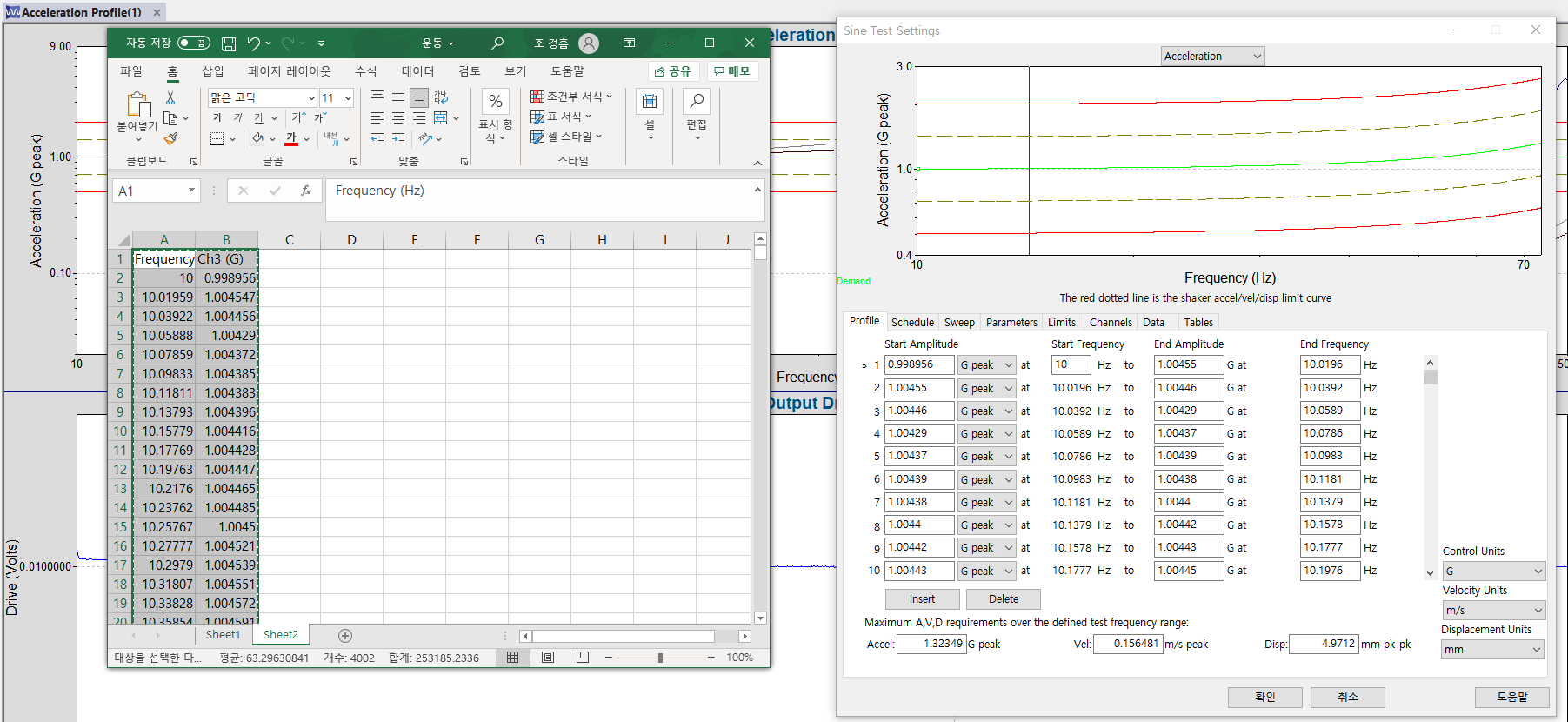

그래프를 복사해서 다시 붙일 수도 있고 엑셀에 데이터로 다시 복사할수도 있고 schedule에 복사도 가능하다.
8. Pre-test
pretest 는 low level 신호를 보내서 가속도 센서 full level의 값을 예측한다. 그래서 실제 테스트에서 고가의 장비를 보호해준다.
이번에 추가된 기능인데 가령 랜덤시험에서 공진 영역이 있다면 PSD 값을 맞추는 과정에서 공진을 limit 안으로 맞추지만 그 과정에서 장비에 피해가 갈 수 있다. pretest를 진행한뒤 시험을 하면 초기 부터 공진이 잡힌 신호가 들어간다.

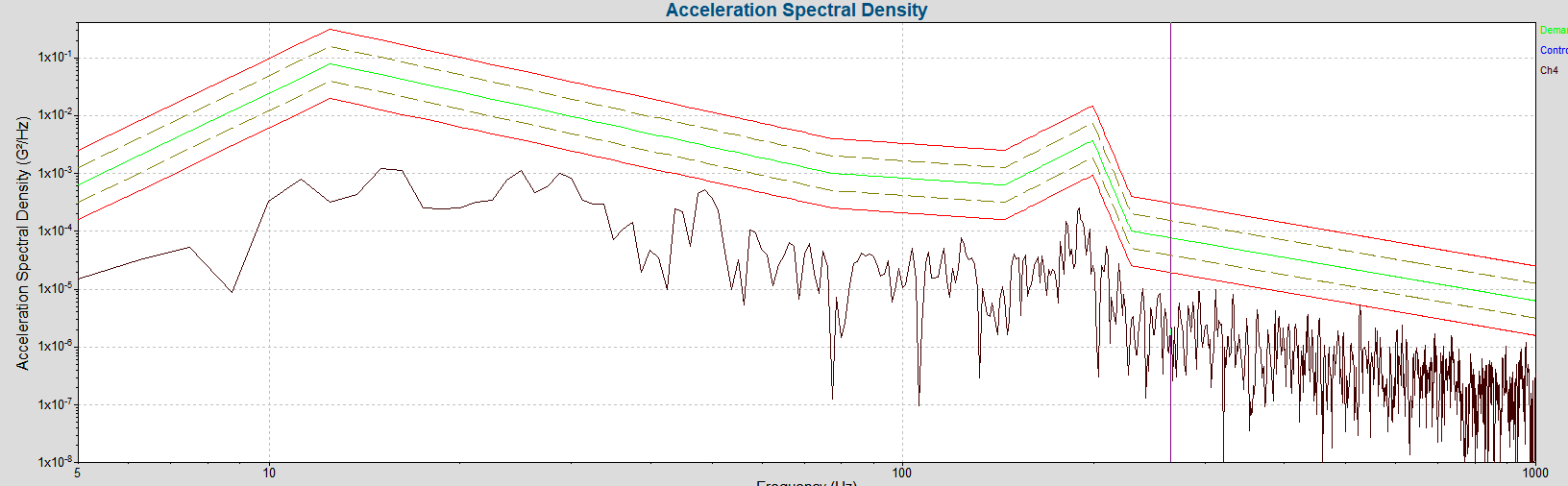

그림9는 랜덤신호가 limit 안으로 들어가는 과정인데 800Hz 부근의 공진이 아직 덜 잡힌 모양이다.

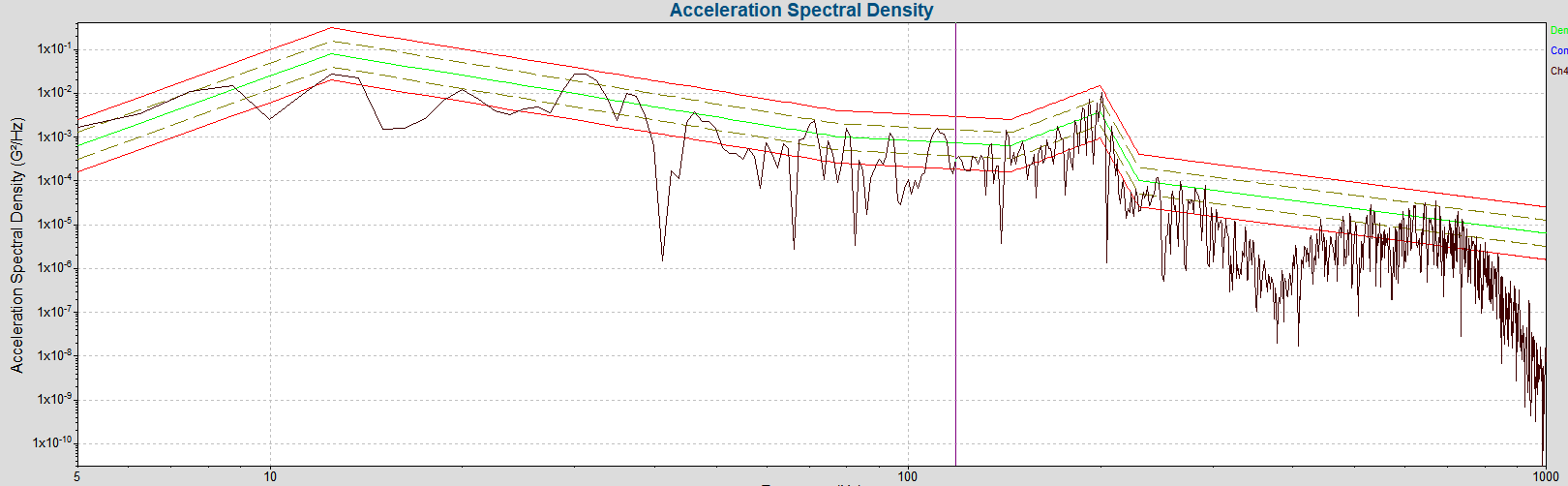

그림10은 pretest를 진행한뒤 랜덤을 진행한것이다. 공진 부분이 이미 잡혀서 올라가고 있다.
9. HTML Email
시험이 완료 되거나 문제 발생 시 이메일을 보내서 작업자에게 알려줄 수 있다.

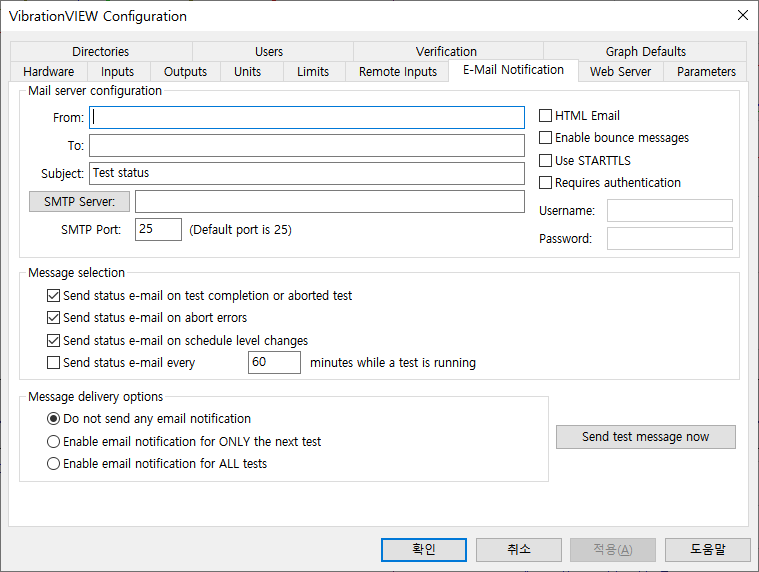

그림11은 이메일 보내기위해 설정하는 화면이다. 각 테스트 모듈(폴더)에 이메일 양식이 있는데 그 부분을 수정하면 원하는 형태의 email template를 만들 수 있다.
10. Lines of Resolution

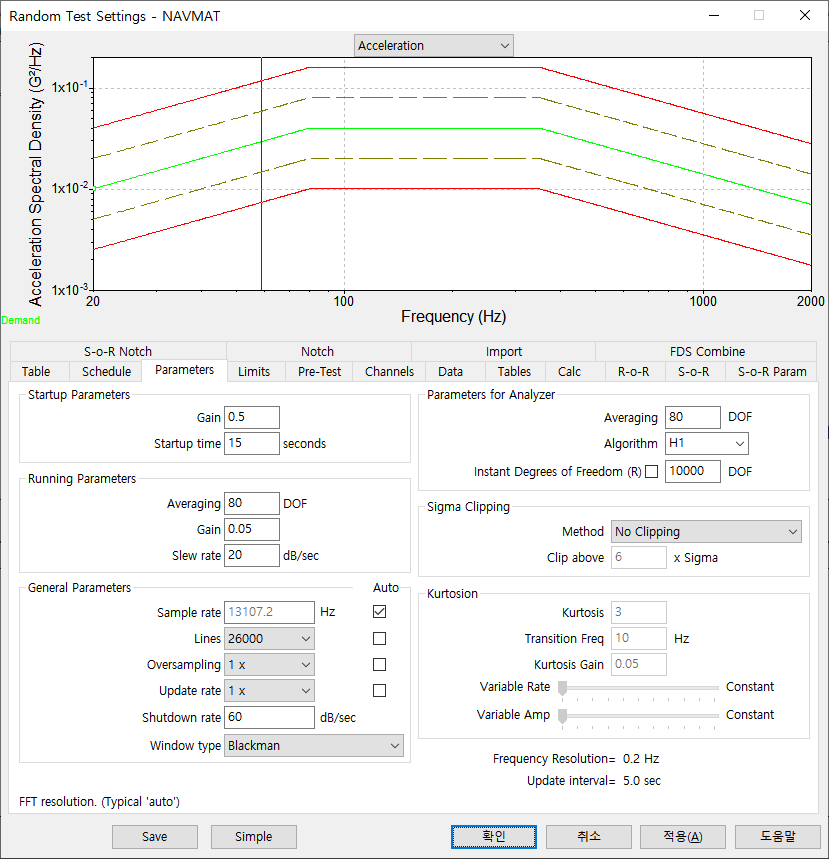

Lines of resolution을 높이면 주파수 resolution이 높아지고 Sampling 시간 T가 커진다. 그림12와 같이 설정이 가능하다.

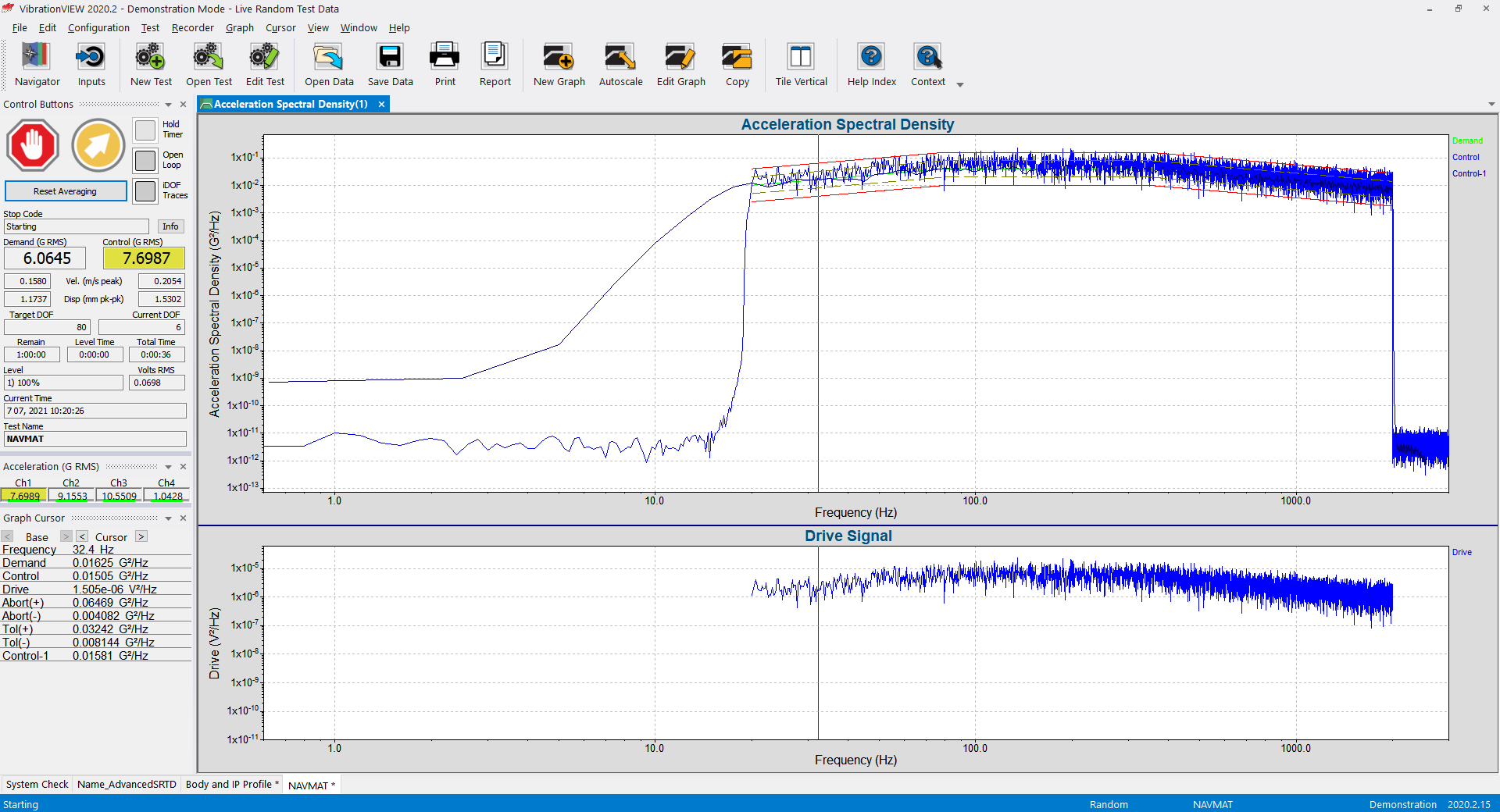

주파수 정밀도가 높으면 그림13과 같이 필요하지 않은 부분에 에너지가 적게 들어가게 할 수 있다. 단점은 PSD가 원하는 레벨까지 올라가는데 시간이 더 걸린다.
